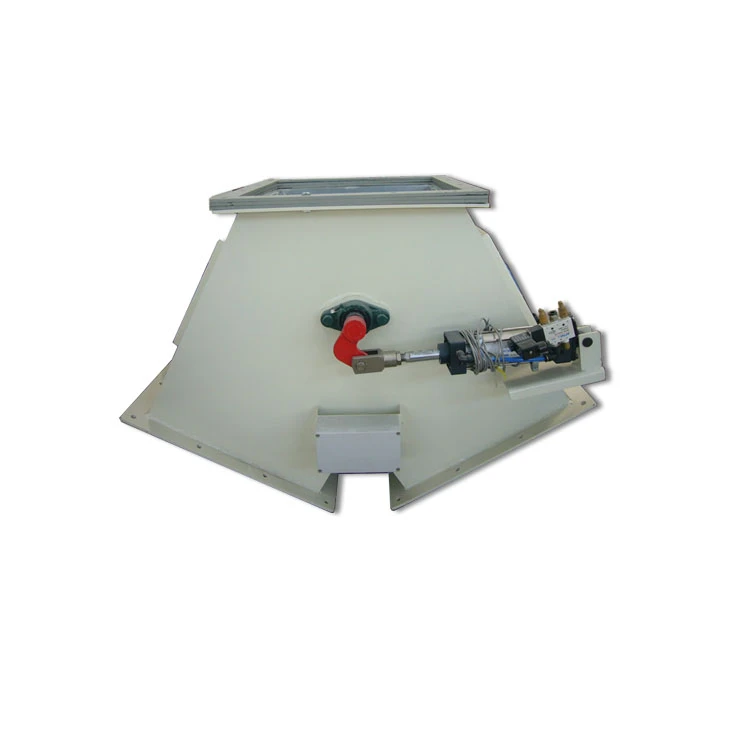

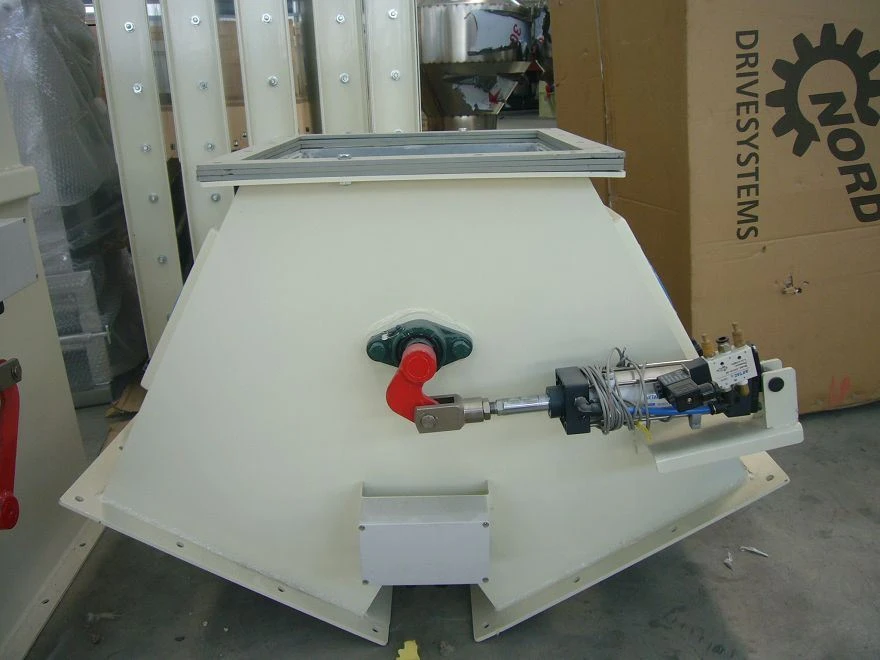

TBDD serijos elektrinis kvadratinio tipo skirstytuvas
Paprasta ir kompaktiška konstrukcija, lengvas montavimas
Saugus ir patikimas važiavimas, mažai priežiūros
Galimi 30° ir 45° snapeliai
Snapelio plotas svyravo nuo 100*100 ~ 500*500 cm2
Saugos ženklai ir aprašymas
Toliau nurodyti saugos ženklai yra paženklinti ant korpuso, kad būtų galima priminti klientams, kaip užtikrinti personalo ir mašinos saugumą eksploatuojant, ir griežtai laikomasi visų eksploatavimo taisyklių.
Saugos ženklas "Saugokitės sužalojimo iš mašinos" įleidimo ir išleidimo angoje primena, kad NEĮJUNKITE mašinos paleidimui ir veikimui, kol įranga nebus visiškai sujungta su sistema.
Techninis parametras
Prekė | Pneumatinio cilindro modelis | Darbinis slėgis | Magnetinis jungiklis | Teorinė trauka | Teorinė įtampa | Pajėgumas |
TBDQ20 * 20 / 45 ° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ20 * 20 / 30 ° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ25*25/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ25*25/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ30 * 30 / 45 ° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ30*30/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ40 * 40 / 45 ° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 300 |
TBDQ50 * 50 / 45 ° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 500 |
TBDQ60 * 60 / 45 ° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 700 |
TBDQ80 * 80 / 45 ° | DNCB-80-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 3016 | 2721 | 1000 |
Nata:pirmiau minėta teorinė trauka ir teorinė įtempis apskaičiuojami esant 6 barų atmosferos slėgiui.
